常見問題：

1、水泵電機電源管固定不合理;金屬軟管超過80cm長，未采用防水金屬軟管易生銹。

2、水泵吸入管變徑采用同心或偏心下連接，易產生氣囊。

3、水泵進出水管上返彎頭，沒有經過減震直接固定，沒有減震措施和不利于管道拆、裝。

4、基腳螺絲安裝不合理。(平墊片、彈簧片、螺栓外露1~3口絲、無防腐措施工。)

泵房工程的一般工序

水泵基礎→水泵安裝→管道及支架安裝→接線、接地安裝→地面及排水溝→支架根部收頭→標識

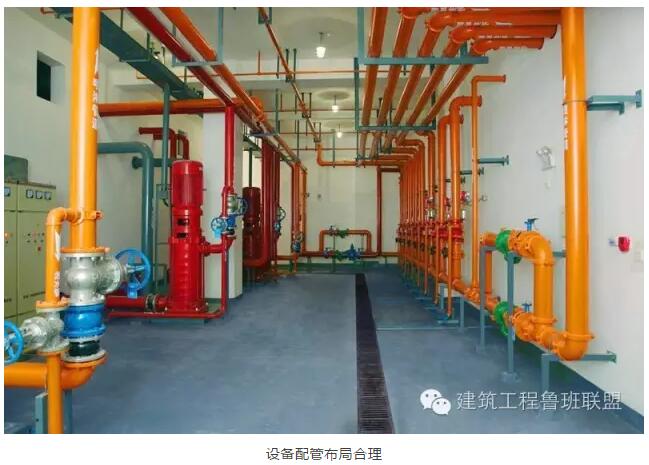

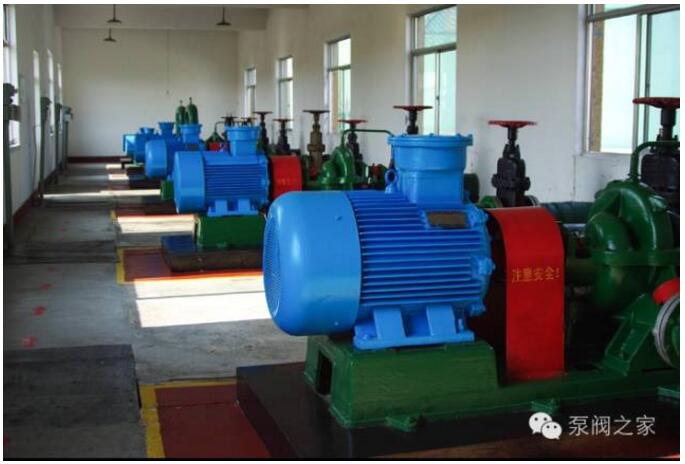

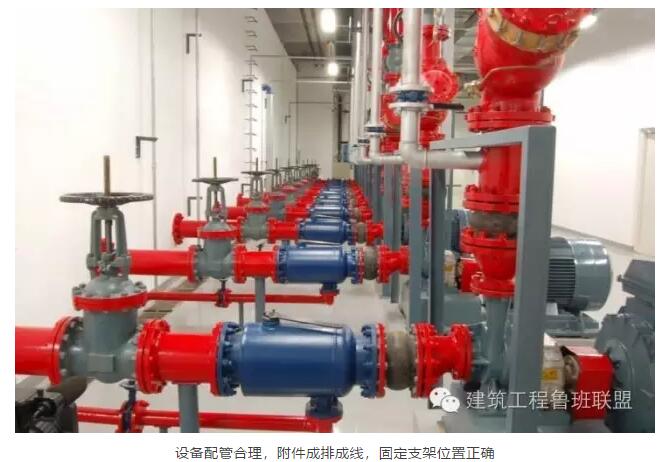

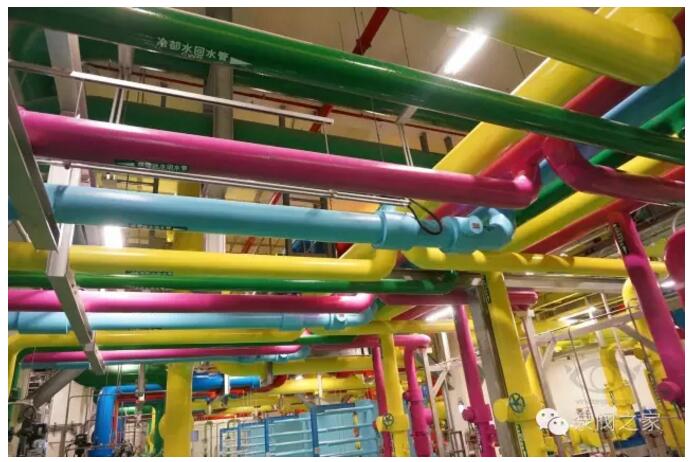

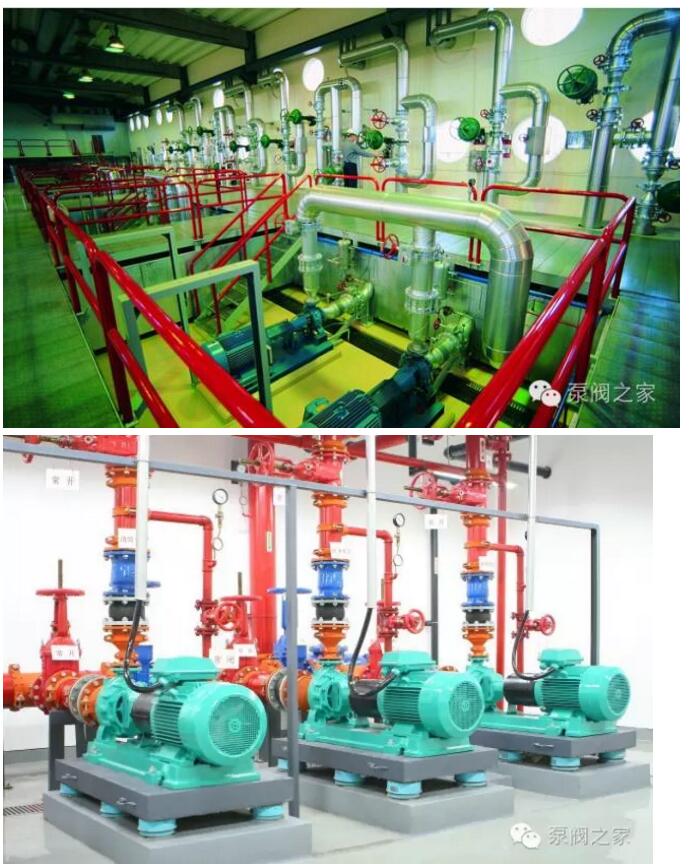

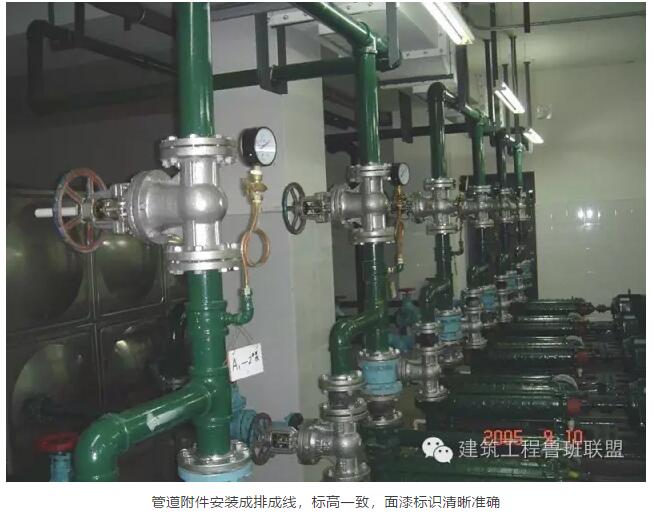

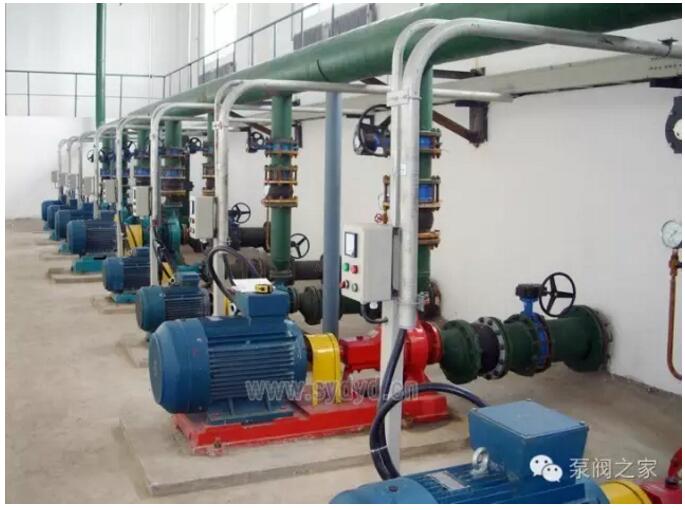

欣賞優質泵房管道工程，你說美不美?

泵房工程相關規范要求

《建筑電氣工程施工質量驗收規范》要求：

14.2.10 金屬、非金屬柔性導管敷設應符合下列規定：

1、剛性導管經柔性導管與電氣設備、器具連接，柔性導管的長度在動力工程中不大于0.8m，在照明工程中不大于1.2m。

2、可撓金屬管或其他柔性導管與剛性導管或電氣設置、器具間的連接采用專用接頭;復合型可撓金屬管或其他柔性導管的連接處密封良好，防液覆蓋層完整無損;

3、可撓性金屬導管和金屬柔性導管不能做接地(PE)或接零(PEN)的連續導體。

《壓縮機、風機、泵安裝工程施工及驗收規范》要求：

泵入口前的直管段長度應不小于入口直徑D的3倍，泵前后的變徑管長度不應小于大小管徑差的5~7倍;水泵吸入口變徑采用偏心頂平連接，出口采用同心變徑連接。

《建筑給排水及采暖工程施工質量驗收規范》要求：

3.3.15 管道接口應符合下列規定：連接法蘭的螺栓，直徑和長度應符合標準，擰緊后，突出螺母的長度不應大于螺桿直徑的1/2。

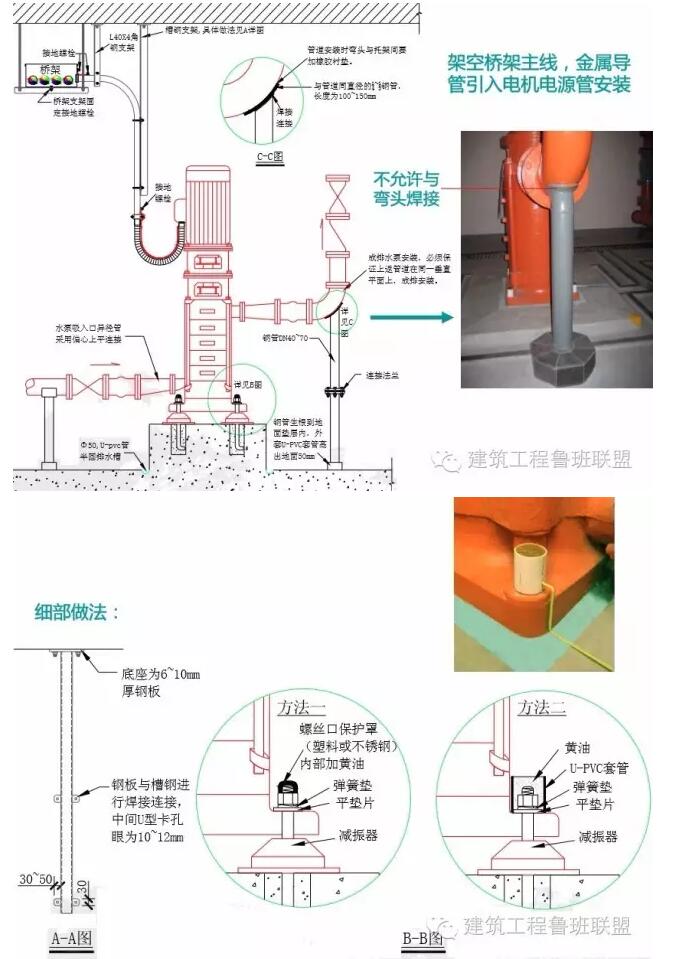

細部節點做法圖解

關鍵工序：

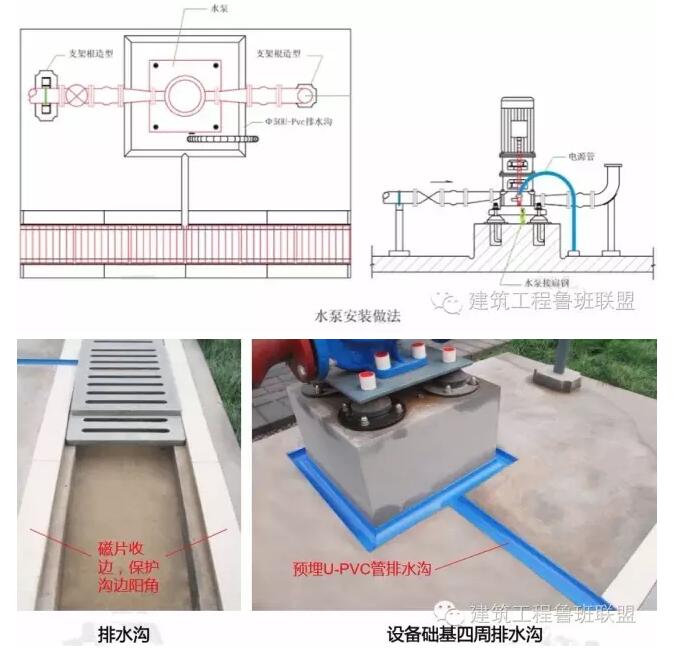

1、設備基礎必須進行細致的定位放樣，地坪施工前應將接地線、電源管預埋到位，設備安裝前應提前將基礎上表面進行粉刷抹光，防止設備安裝后出現中間部位無法收口、粉刷面層遮掩設備減振墊等現象。

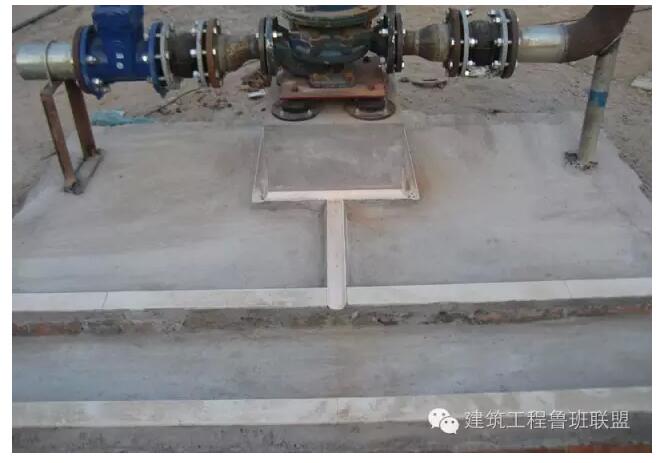

2、設備四周U-PVC排水溝和排水溝周邊磁片先沖筋埋設，再進行地面砼面層施工。

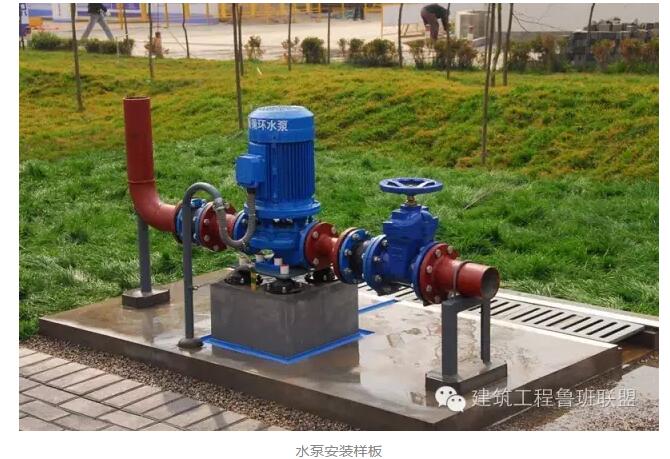

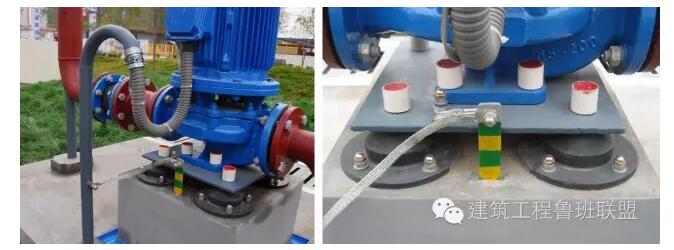

地面引上電機電源管安裝，設備電源管防水彎，設備及電源管接地跨接， 基腳螺栓收口處理。

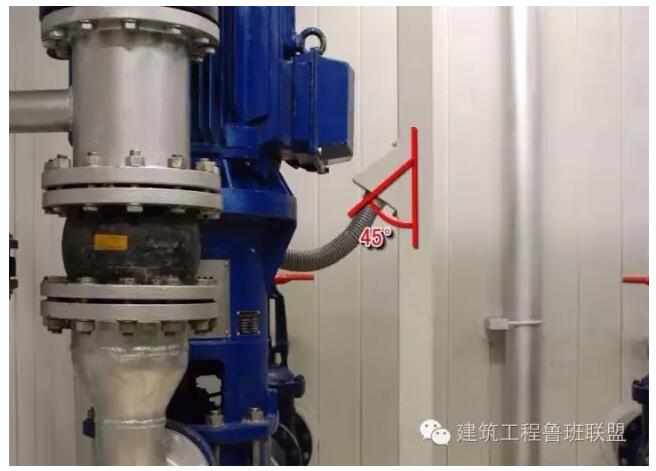

橋架引入電機電源做法：定制電纜引下線45度設計巧妙安裝規范。
